基礎信息
GMU-600為天車龍門結構 ，三軸運動置於底座上 ，遠離切削區域 ，一體式底座綜合剛性高搖籃轉檯簡支於底座上 ，力流短 ，承載能力高 ，Z軸為高響應氣壓平衡 ，有用減輕絲母動負荷 ，降低溫昇 ，延長絲杠壽命 ，Y軸為四條35mm高剛性滾柱導軌支承 ，實現精彩的動態效能及精度坚持性 。
-
高效銑削科技 -
高剛性床身結構 -
高性能主軸科技
産品規格
<
>
| 名稱 | 組織 | GMU-600 |
| 系統（控制單元） | HEIDENHAIN-iTNC640（可選西門子840D） | |
| X/Y/Z軸行程 | mm | 600/910（含換刀行程）/450 |
| A/C軸行程 | 度 | ±120/360 |
| 事情臺至主軸鼻端距離 | mm | 120-570 |
| 事情臺尺寸 | mm | 500 |
| 最大承重 | kg | 300 |
| 主軸 | ||
| 主軸（標配） | ||
| 主軸最高轉速/錐柄 | rpm | 16000HSK-A63 |
| 主軸功率（S1/S6-25%） | KW | 25/27 |
| 扭矩（S1/S6-25%） |
N.m |
51/61 |
| 主軸（選配） |
|
|
| 主軸最高轉速/錐柄 |
rpm |
20000HSK-A63 |
| 主軸功率（S1/S6-25%） |
KW |
25/27 |
| 扭矩（S1/SMAX） |
N.m |
51/75 |
| 進給系統 | ||
| X/Y/Z軸快速位移 | m/min | 40/40/40 |
| 最大切削進給率 | m/min | 20 |
| A/C軸快進速率 | rpm | 20/80 |
| 定位精度/重複定位精度（ISO 10791-4 : 1998） | ||
| X/Y/Z | mm | 0.006/0.004 |
| Z | mm | 0.005/0.003 |
| A/C | ARCSEC | 5/4 |
| 自動換刀系 | ||
| 刀具數 | Pcs | 26T（32T、48T、60T） |
| 換刀時間（刀-刀） | sec | 5s |
| 刀具最大長度 | mm | 300 |
| 刀具最大直徑/相鄰無刀 | mm | φ80/φ120 |
| 刀具最大重量 | kg | 8 |
| 機床尺寸 | ||
| 機床總高 | mm | 3100 |
| 占地面積（長X寬） | mm2 | 4900x3750 |
| 機床淨重 | kg | 13000 |
| 電力需求 | kw | 35 |
産品特點

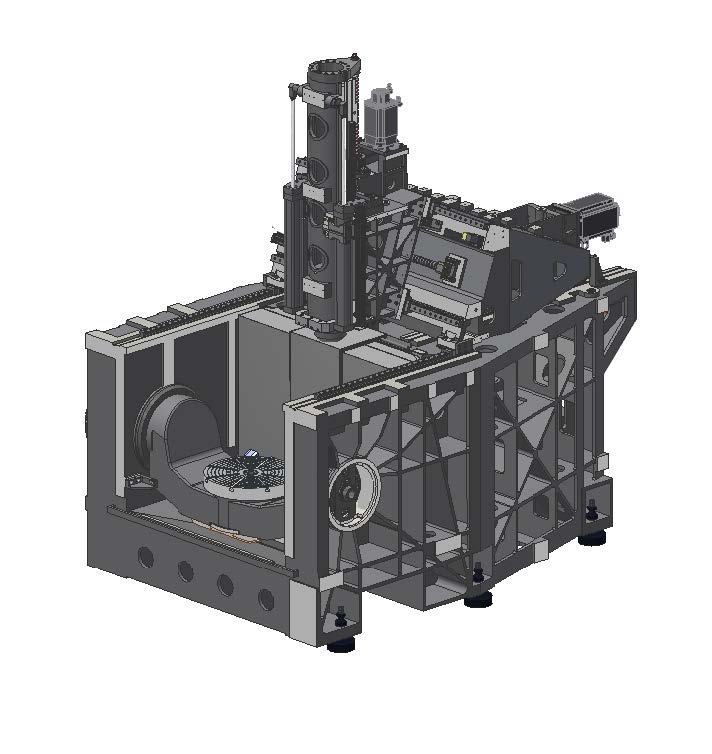

（1）高剛性床身結構
* 採用天車龍門式結構設計 ，加工事情臺直徑500mm、最大裝夾800mm
* X/Y/Z快速位移達到40m/min ，最大切削進給率20m/min
* X/Y/Z軸高響應絲母旋轉滾珠絲杆傳動 ，有用抑制熱伸長 ，精度穩定性高
* A軸為GTRT齒輪驅動 ，靜止扭矩3500Nm
* C軸為DD馬達直驅 ，轉速為80rpm
* 標配海德漢直線光柵尺 ，X/Y/Z軸定位精度0.006/0.006/0.005mm ，A/C軸標配海德漢圓光栅定位精度5角秒

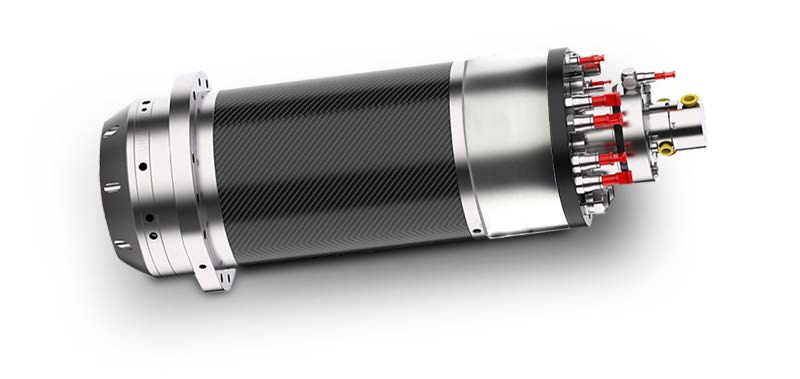

（2）SUPER POWER電主軸
配寘16000rpm、20000rpm兩項主軸選項 ，充分考慮零件加工 ，模具加工等專用加工工况 ，提供客戶量身定制的主軸解決计划 ，擴展加工範圍 ，提升加工效率 。
